升高6米   載重500公斤   臺面尺寸 2100*800  自身重量900kg

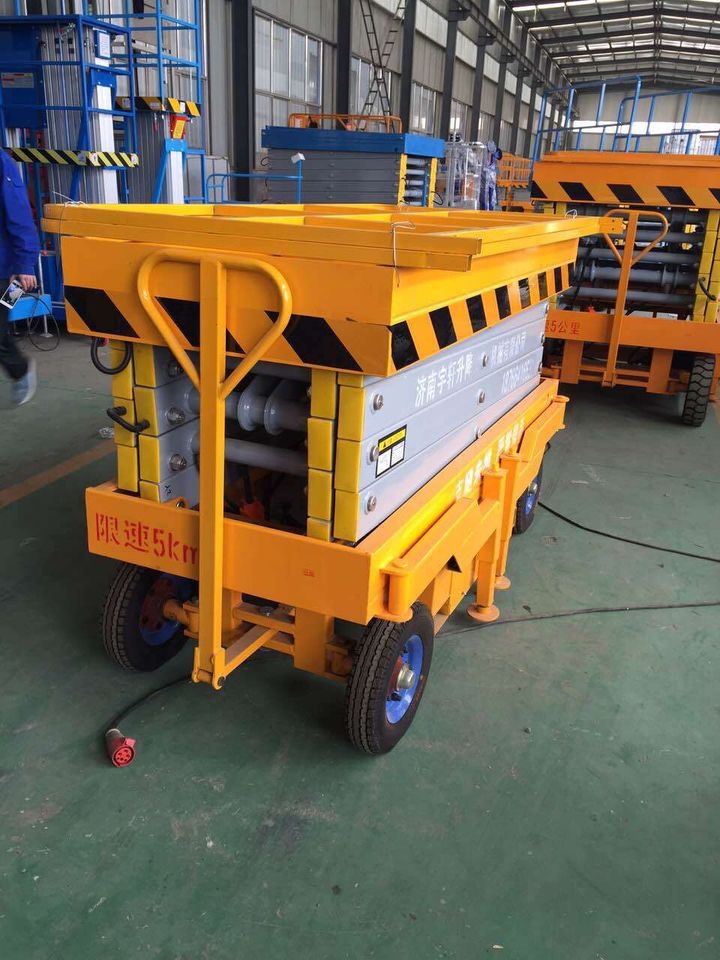

 升高6米移動電動式升降平臺m.tygyhg.cn的主要結構和系統說明

移動式液壓升降平臺一般有四個部分構成，即機械結構、液壓系統、電氣系統和移動裝置。

3.1結構

升降機的機械結構一般由底座、臂架和工作臺三部分組成。底座采用相應強度鋼板焊接而成；臂架為剪撐鉸鏈式垂直升降，采用高強度無縫矩形管制作，強度高、外形美觀；工作臺能幾人同時操作，并設有安全護欄和低壓操縱屏，操作安全可靠。

3.2液壓系統說明

從油泵吸油，推動油缸中的活塞，頂升交叉臂架垂直上升，下降時，壓力油在限速閥和流量調節閥的監控下，通過電磁閥流回油箱。

油缸過載時，油泵輸出的壓力油通過溢流閥（安全閥）直接流回油箱。為了防止油管破裂發生失控下降事故，每個油缸進油（兼作回油）的管路上，設有單向限速閥，即使在油管破裂的情況下，也能保證以正常的下降速度下降。

詳細工作原理請參閱（液壓原理圖）。

使用方法

4.1使用前的準備

為了確保使用安全，并使本機處于良好的工作狀態，使用前，應先進行外觀性能檢查。檢查內容如下：

a、電源線是否完好；

b、各按鈕是否有效；

c、輸油管等有否漏油現象；

d、臂架上各交叉點螺母是否緊固。

4.2操作步驟

a、撐開支腿，調整支腿螺栓，使升降臺保持水平，然后鎖定支腿定位栓；

b、接通電源并打開電源，待指示燈亮后試車一次即可進行工作。

4.3使用須知

a、按規定載荷工作，嚴禁超載使用，在特殊應急情況下最多不得超載10%；

b、在沒有安全護欄的固定式升降臺上嚴禁載人工作；

c、在動作過程和處于上升位置時，不得移動升降臺；

d、升降臺工作時，必須撐開支腿，嚴禁在工作平臺上作激烈的人為搖晃。

e、嚴禁在工作臺上進行任何帶電作業；

f、發現升降臺工作壓力過高或聲音異常時，應立即停機檢查，以免升降臺遭受嚴重破壞。一般故障請參閱（故障及排除）；

g、使用時風力不大于5級，雷雨時不得使用本機。
